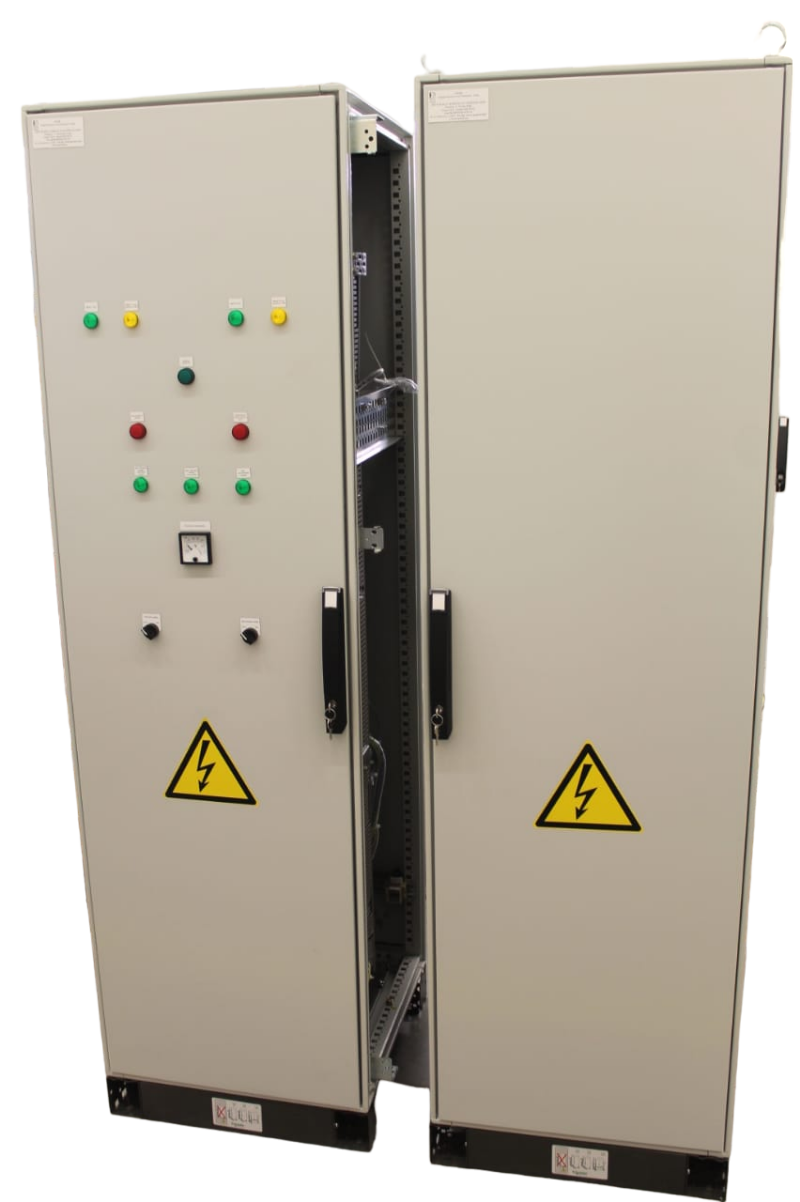

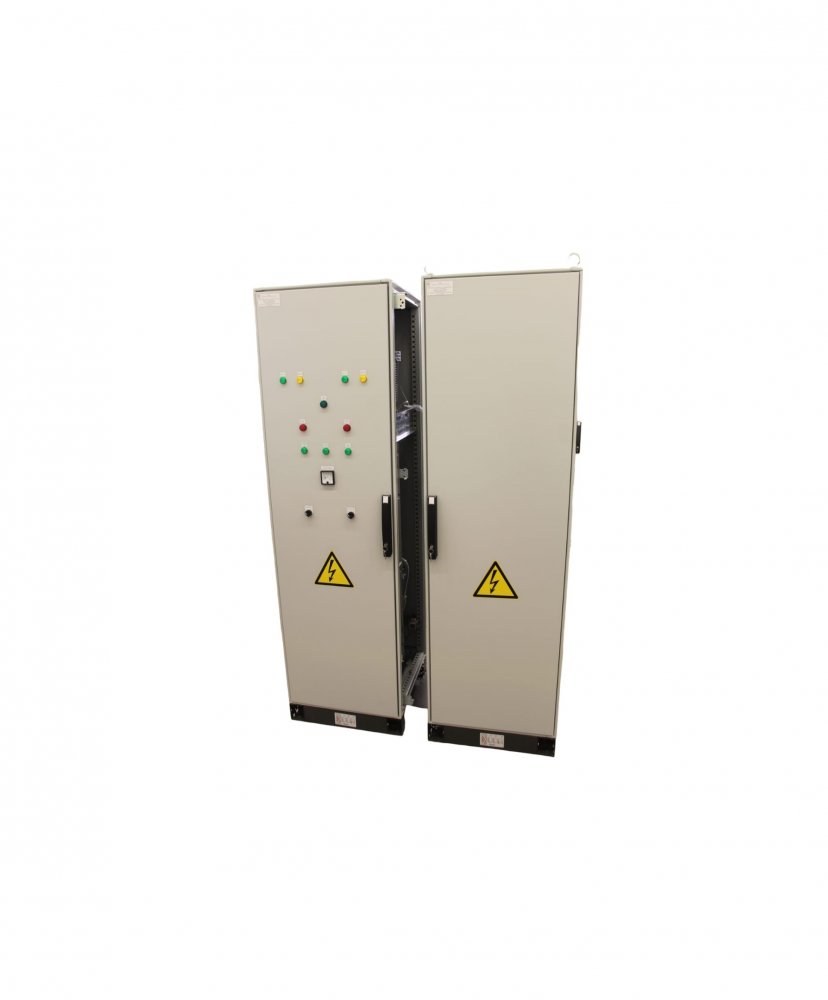

Шкафы оперативного тока ШОТ-ID предназначены для обеспечения бесперебойного питания ответственных потребителей в подстанции (устройства релейной защиты и автоматики, средства связи и т.п.).
Шкафы ШОТ-ID-DC предназначены для питания потребителей постоянного тока.
Шкафы ШОТ-ID-АС предназначены для питания потребителей переменного ток
К отличительным особенностям можно отнести:
- Высокое качество изготовления и долгий срок службы.
- Малые габариты за счет применения зарядных устройств модульного типа и необслуживаемых аккумуляторных батарей.
- Широкий диапазон входного и выходного напряжения.
- Высокая точность выходных характеристик благодаря использованию высокопроизводительного контроллера.
- Возможность установки систем принудительной вентиляции и обогрева шкафа, что значительно расширяет диапазон рабочих температур.
- Простота монтажа и эксплуатации.
Конструктивные решения
Характеристики
|
Шкаф ШОТ-ID-DC серий «02,03,05»
|
|
|
Входные параметры. Входное номинальное напряжение, В
|
220, 380 |
|
Входные параметры. Минимальное входное напряжение, В
|
185 |
|
Входные параметры. Входная частота, Гц
|
45-65 |
|
Входные параметры. Суммарный коэффициент нелинейных искажений, %
|
менее 5 |
|
Входные параметры. Коэффициент мощности (при нагрузке 50% и более), %
|
более 99 |
|
Входные параметры. Коэффициент полезного действия (при нагрузке 35-65%), %
|
более 95 |
|
Выходные параметры. Количество автоматических выключателей отходящих фидеров, шт
|
согласно требованиям заказчика (стандартно - 8 шт.) |
|
Выходные параметры. Количество секций постоянного тока, шт
|
согласно требованиям заказчика |
|
Выходные параметры. Диапазон выходного тока, А
|
5-560 |
|
Выходные параметры. Выходное номинальное напряжение постоянного тока, В
|
24, 48, 60, 110, 220 |
|
Выходные параметры. Статическое регулирование напряжения, %
|
±0,5 |
|
Выходные параметры. Динамическое регулирование мощности, %
|
±5 |
|
Выходные параметры. Динамическое стабилизация напряжения сети, %
|
±1 |
|
Аккумуляторные батареи. Емкость аккумуляторных батарей, Ач
|
согласно требованиям заказчика (стандарт – 52 Ач) |
|
Аккумуляторные батареи. Срок эксплуатации аккумуляторных батарей, лет
|
5, 10, 12, 15 (стандарт – 10 лет) |
|
Исполнение. Цвет оболочки шкафа, RAL
|
7035 |
|
Исполнение. Климатическое исполнение по ГОСТ 15150
|
УХЛ4 |
|
Исполнение. Рабочий диапазон температур эксплуатации, °C
|
–25…+40 |
|
Исполнение. Высота установки над уровнем моря, м
|
до 1000 |
|
Исполнение. Относительная влажность воздуха при температуре + 25°C, %
|
не более 80 |
|
Исполнение. Ввод (вывод) кабелей
|
сверху/снизу |
|
Исполнение. Способ обслуживания
|
односторонний/двухсторонний |
|
Исполнение. Рабочее положение
|
вертикальное |
|
Исполнение. Срок службы шкафа, лет
|
25 |
|
Шкаф ШОТ-ID-AC
|
|
|
Входные параметры. Входное номинальное напряжение, В
|
220, 380 |
|
Входные параметры. Минимальное входное напряжение, В
|
160 |
|
Входные параметры. Коэффициент мощности (при нагрузке 100%), %
|
более 99 |
|
Входные параметры. Коэффициент полезного действия (on-line/ECO-mode), %
|
90/более 95 |
|
Выходные параметры. Количество автоматических выключателей отходящих фидеров, шт
|
согласно требованиям заказчика (стандартно - 8 шт.) |
|
Выходные параметры. Выходной ток, А
|
5-87 |
|
Выходные параметры. Выходное номинальное напряжение переменного тока, В
|
220, 380 |
|
Выходные параметры. Крест фактор
|
3:1 |
|
Выходные параметры. Диапазон синхронизации частоты, %
|
±1, ±3 |
|
Аккумуляторные батареи. Емкость аккумуляторных батарей, Ач
|
согласно требованиям заказчика (стандарт – 40 Ач) |
|
Аккумуляторные батареи. Срок эксплуатации аккумуляторных батарей, лет
|
5, 10, 12, 15 (стандарт – 10 лет) |
|
Исполнение. Степень защиты оболочки шкафа по ГОСТ 14254
|
IP54 |
|
Исполнение. Цвет оболочки шкафа, RAL
|
7035 |
|
Исполнение. Климатическое исполнение по ГОСТ 15150
|
УХЛ4 |
|
Исполнение. Рабочий диапазон температур эксплуатации, °C
|
–25…+40 |
|
Исполнение. Высота установки над уровнем моря, м
|
до 1000 |
|
Исполнение. Ввод (вывод) кабелей
|
сверху/снизу |
|
Исполнение. Способ обслуживания
|
односторонний |
|
Исполнение. Рабочее положение
|
вертикальное |
|
Исполнение. Срок службы шкафа, лет
|
25 |
|
Исполнение. Степень защиты оболочки шкафа по ГОСТ 14254
|
IP54 |
