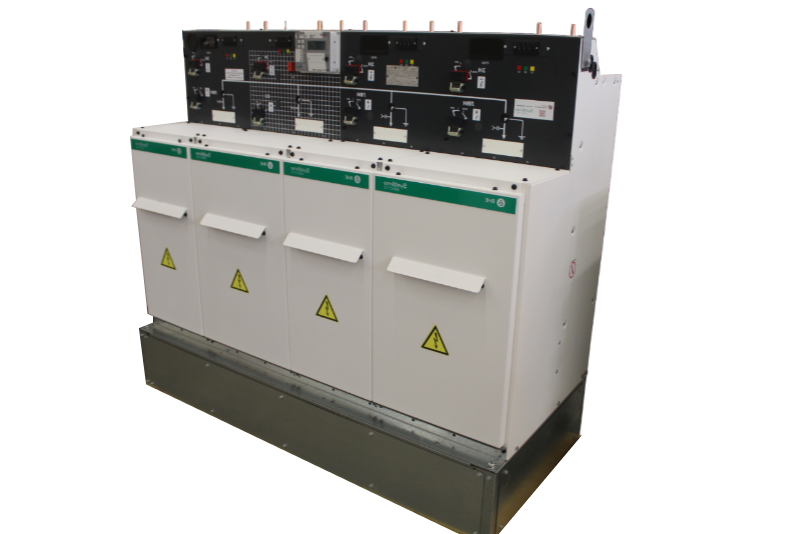

RME – это распределительное устройство внутренней установки с элегазовой изоляцией на напряжение до 20 кВ, предназначенное для установки в распределительных сетях.
Конструктивные решения

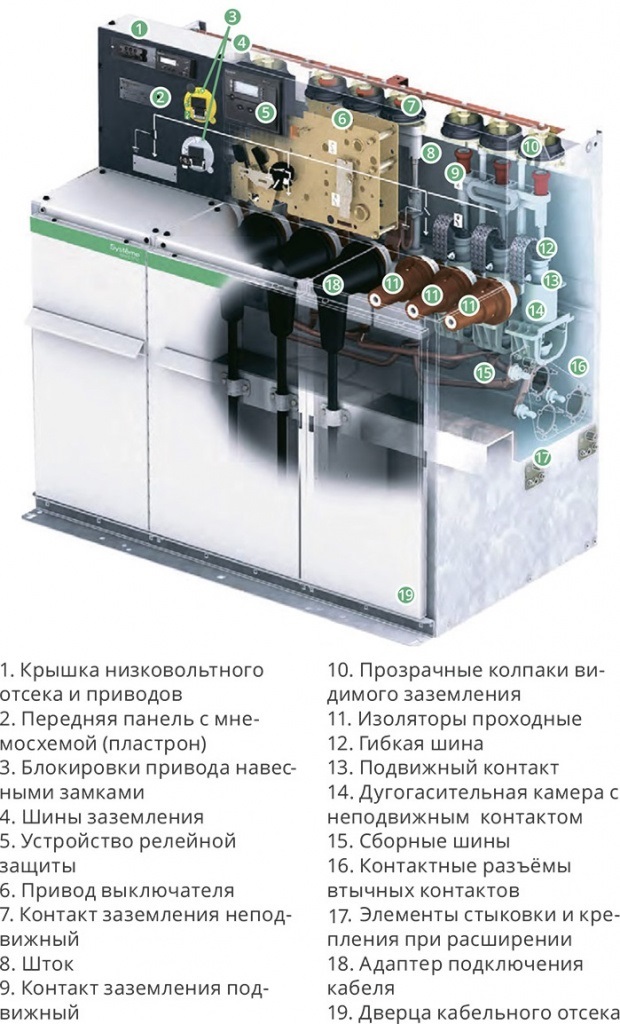

RME состоит из:
- Корпуса из нержавеющей стали, заполненного элегазом (при избыточном давлении 0,23 бар) и «запаянного» на весь срок службы, внутри которого установлены сборные шины и главные цепи, такие как выключатель, выключатель нагрузки, заземляющий разъединитель;
- От одного до четырех кабельных отсеков для подключения к линии или к трансформатору;
- Пластрона с мнемосхемой и органами управления, а также отсека вторичных цепей;
- Отсека ручного или моторизованного привода;
- Цепи заземления с видимым положением контактов при заземлении
Характеристики
|
Температура окружающей среды (°С)
|
-25...+40 |
|
Испытания промышленной частотой 50 Гц, 1 мин (кВ, действ.)
|
32, 42, 65 |
|
Испытания импульсным напряжением 1,2/50 мкс (кВ, мгн.)
|
60, 75, 125 |
|
Бак, (кА)
|
20, 1c |
|
Кабельный отсек, (кА)
|
16, 1c |
|
Усиленный кабельный отсек, (кА)
|
20, 1с |
|
Номинальный ток (А)
|
630, 630, 400-630 |
|
Токи отключения (А). Ток нагрузки
|
630, 630, 400-630 |
|
Токи отключения (А). Ток замыкания
|
95, 95, 95 |
|
Токи отключения (А). Ток на х.х. кабеля
|
30, 30, 30 |
|
Ток термической стойкости (кА, действ., 3 с)
|
20, 20, до 20 |
|
Ток включения выключателей нагрузки и заземляющих разъединителей (кА, мгн.)
|
51, 51, до 51 |
|
Номинальный ток (А)
|
630, 630, 630 |
|
Ток отключения (кА)
|
20, 20, до 20 |
|
Ток включения (кА, мгн.)
|
51, 51, до 51 |
|
Номинальный ток (А)
|
200, 200, 200 |
|
Ток отключения (кА)
|
20, 20, 16 |
|
Ток включения (кА, мгн.)
|
51, 51, 41 |
