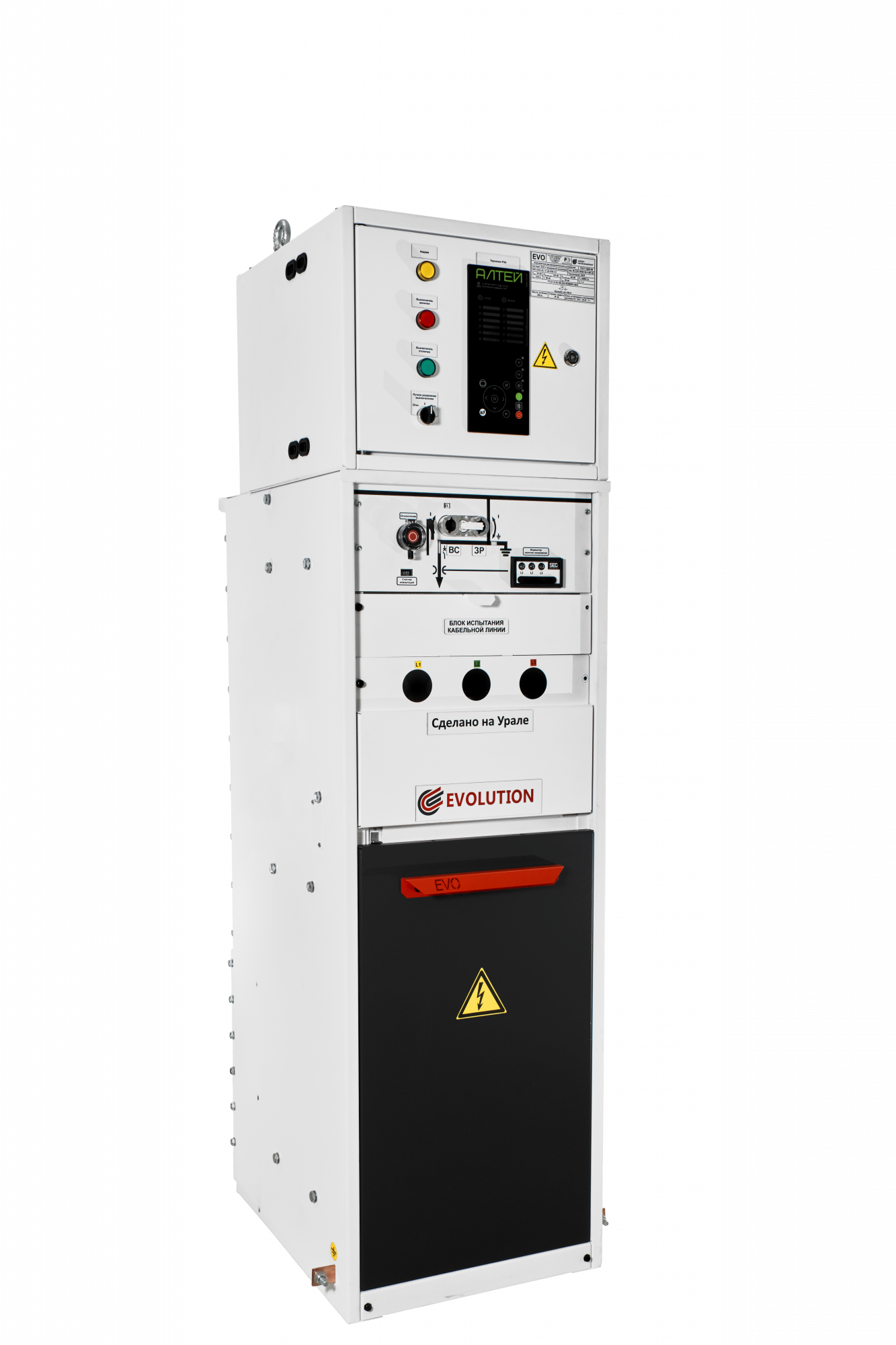

КРУ EVOLUTION это серия распределительных устройств моноблочного и модульного исполнения с твердотельной изоляцией без использования элегаза, предназначено для приема и распределения электрической энергии в сетях напряжением 6…20 кВ
В модульном исполнении, КРУ EVOLUTION представляет собой устройство, выполняющее одну из функций:
- Силовой выключатель (V)
- Выключатель нагрузки (С)
- Измерительный трансформатор напряжения (MT)
- Заземление сборных шин (ES)
КРУ EVOLUTION имеет эргономичную конструкцию, с удобной высотой обслуживания и подключения кабелей.

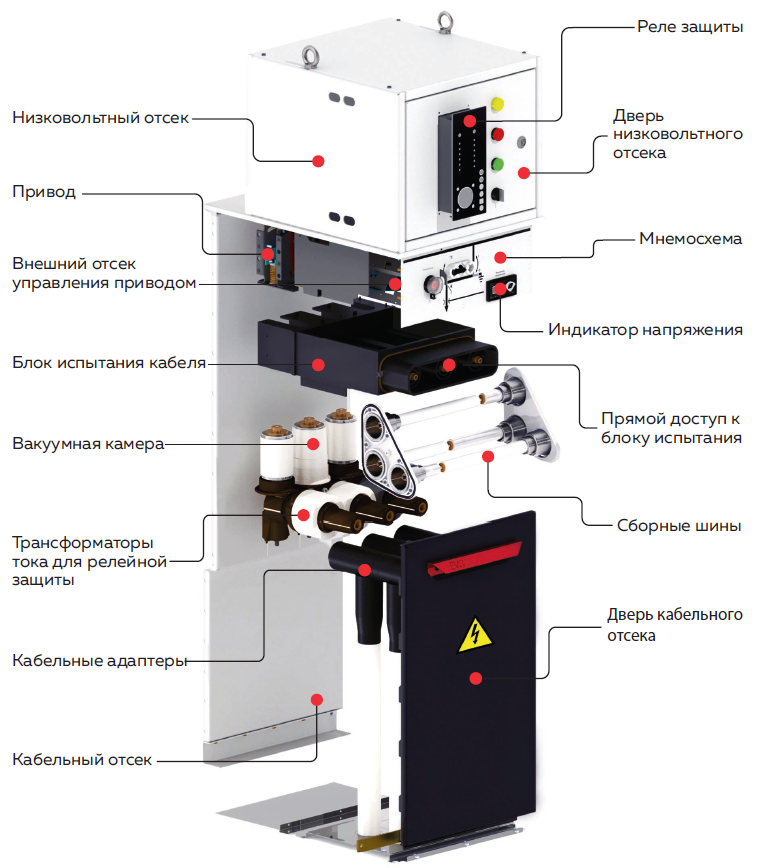

Каждая ячейка разделена на три отсека:
1. Низковольтный.

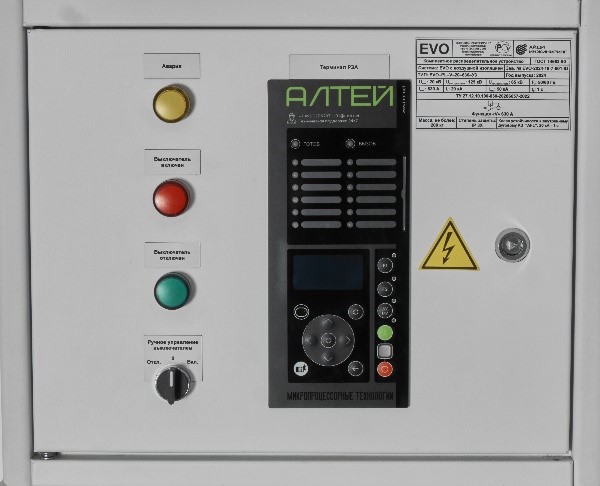

Служит для установки терминалов релейной защиты и автоматики. В качестве РЗА, могут выступать любые терминалы, подходящие по техническим характеристикам и набору защит.
Так же КРУ EVOLUTION может быть опционально оснащена устройствами для телесигнализации, телеизмерения, телеуправления. В таком случае с помощью устройств присоединения или ПЛК можно передать управляющий или информационный сигнал по протоколам Modbus RTU, Modbus TCP/IP на вышестоящий уровень.

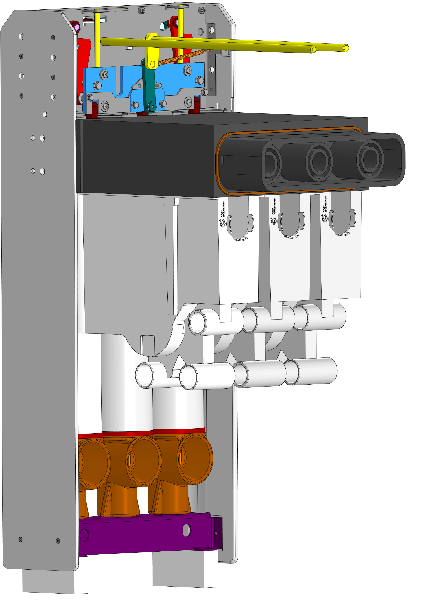

2. Отсек силового оборудования. Это герметичный корпус с помещённым в него на весь срок эксплуатации коммутационным оборудованием, сборными шинами и блоком испытания кабельных линий.
Коммутационный аппарат «3в1» - Одно устройство, выполняющее все необходимые функции (отключение, разъединение, заземление)
Поскольку все элементы имеют механическую связь при помощи штанг, выполнение операций гарантировано безопасно.
Сборные шины так же расположены в герметичном отсеке, вместе с вакуумным выключателем и разъединителем заземлителем
Для предотвращения возникновения внутренней дуги, все шины имеют пофазную изоляцию из негорючего термоэластопласта.
3. Отсек кабельных присоединений. В отсеке расположены изоляторы тип С. Подключение кабеля производится при помощи термоусадочного адаптера. Высота точки подключения 700мм. Предусмотрена возможность подключения двух кабелей на фазу. Дверь кабельного отсека оснащена блокировкой, предотвращающей от ошибочных действий персонала. Подвод кабелей к распределительному устройству может осуществляться спереди , сзади, слева и справа. Если строительная часть выполнена без кабельных каналов, то следует применять КРУ укомплектованные цоколем.
КРУ EVOLUTION оборудованы высоковольтными выводами (бушингами) типа С, согласно стандарту EN 50181.
Характеристики вывода: 630A; 20кA - 3c.
Вывод оборудован резьбой M16.
Для установки кабельного адаптера на коне кабеля следуйте инструкциям производителя соответствующих принадлежностей.
|
Номинальное напряжение (кВ)
|
6, 10, 20 |
|
Номинальный ток (А)
|
630 |
|
Номинальная частота (Гц)
|
50 |
|
Испытательное напряжение 1 мин. (кВ)
|
32, 42, 65 |
|
Выдерживаемое напряжение ПГИ (кВ)
|
60, 75, 125 |
|
Номинальный ток отключения при КЗ (кА)
|
25 |
|
Ток термической стойкости (кА)
|
20 |
|
Время протекания тока КЗ (с)
|
3 |
|
Ток электродинамической стойкости (кА)
|
51 |
|
Степень защиты оболочки/силовых цепей
|
ПР31 |
|
Механический ресурс (циклов ВО) выключатель силовой / выключатель нагрузки / разъединитель
|
10000/10000/2000 |
|
Сейсмостойкость (баллов)
|
9 |
|
Рабочий диапазон температур эксплуатации, (С)
|
-25...+45 |
