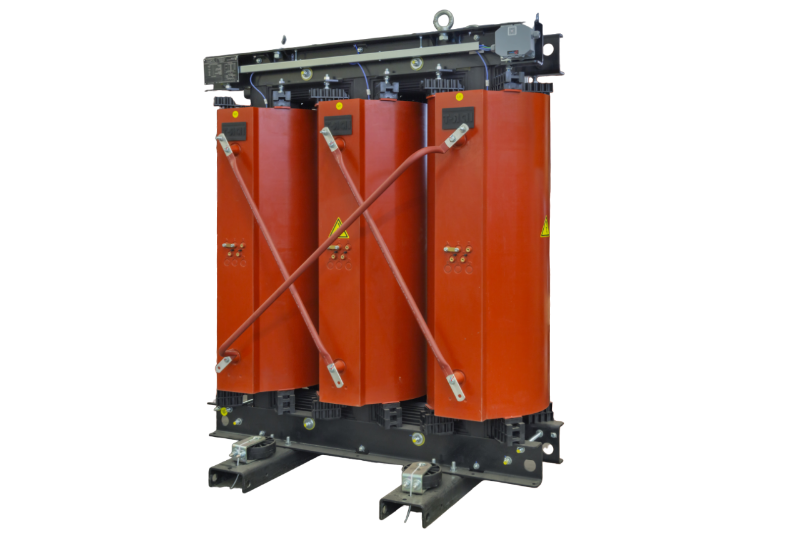

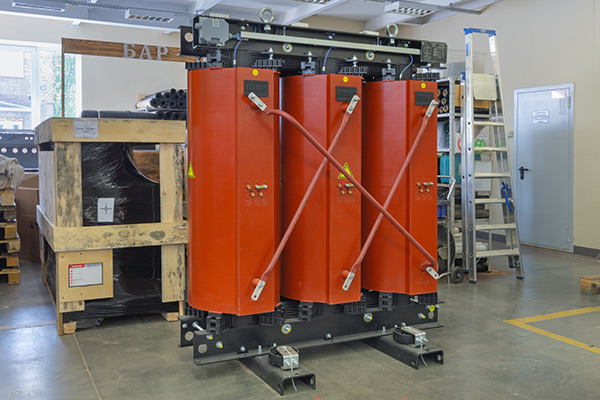

С литой изоляцией представляет собой трёхфазный трансформатор сухого типа, с изоляцией на основе эпоксидной смолы, залитой в вакууме. В состав смолы входят добавки, которые обеспечивают катушкам высокую прочность и высокую степень нагревостойкости (класс F и H).

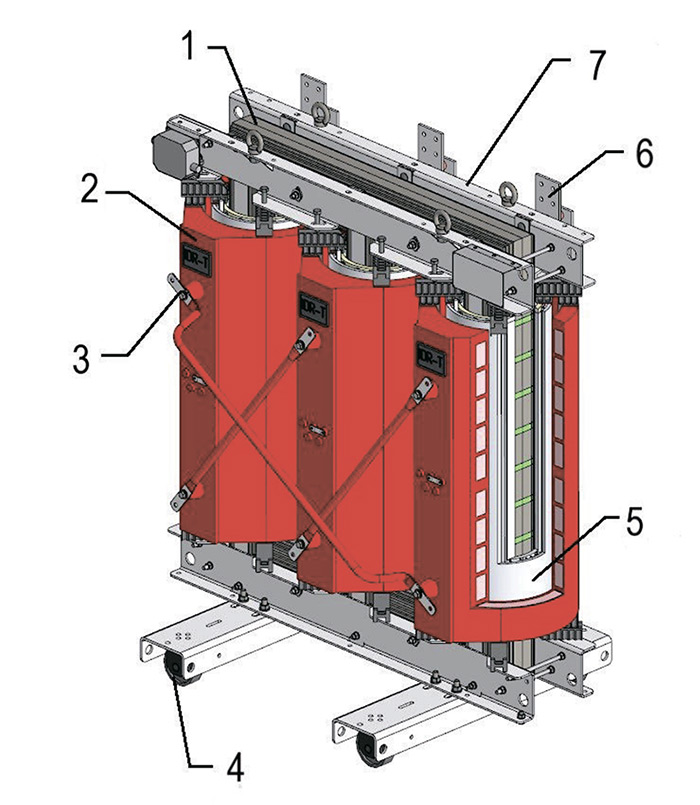

Конструктивные решения
- Магнитный сердечник
- Обмотки высокого напряжения
- Выводы высокого напряжения
- Поворотные катки
- Обмотки низкого напряжения
- Выводы низкого напряжения
- Элементы остова
С изоляцией VPI – это трехфазный сухой трансформатор с открытыми обмотками, в качестве изоляции которых применяется стеклоткань, пропитанная специальным лаком в вакууме. Данная технология обеспечивает отличные механические характеристики, препятствует возникновению возгорания или взрыва. Аналогично литой изоляции, изоляция VPI также не поддерживает горение и устойчива к тяжелым условиям эксплуатации.
Характеристики
|
Номинальные мощности
|
100 - 3150 кВА (По специальному заказу другой номинал) |
|
Номинальное напряжение обмотки ВН
|
6 кВ, 10 кВ, 20 кВ (По специальному заказу другой номинал) |
|
Класс изоляции обмоток
|
для Uн=6 кВ - 7,2 кВ, для Uн=10 кВ - 12 кВ, для Uн=20 кВ - 24 кВ |
|
Номинальное напряжение обмотки НН
|
0,4; 0,69 кВ (По специальному заказу другой номинал) |
|
Частота
|
50 Гц |
|
Напряжение короткого замыкания
|
Uкз=6% (По специальному заказу другое напряжение) |
|
Группы соединения
|
D/yn – 11 или Y/yn-0. (По специальному заказу любая другая группа) |
|
Класс нагревостойкости изоляции ВН/НН
|
F/F (По специальному заказу другой класс) |
|
Тип изоляции обмоток ВН/НН
|
Литая/Пропитанная (По специальному заказу Литая/Литая) |
|
Сейсмостойкость
|
6 баллов MSK (По специальному заказу 7,8,9 баллов) |
|
Диапазон регулирования
|
ПБВ ± 2х2,5% |
|
Уровень частичных разрядов
|
< 10 пКл |
|
Материал обмоток ВН/НН
|
Al/Al или Cu/Cu |
|
Температура окружающей среды
|
-45/+40°С. (По специальному заказу другой температурный диапазон) |
|
Высота установки над уровнем моря
|
не более 1000м |
|
Степень защиты
|
IP31 (По специальному заказу до IP54) |
|
Исполнение вводов
|
Нижнее, боковое, верхнее (по выбору заказчика) |
|
Охлаждение
|
Естественное / принудительное |
|
Срок эксплуатации
|
не менее 25 лет |
|
Гарантийный срок на трансформаторы IDR-T
|
3 года со дня отгрузки |
|
С изоляцией VPI
|
|
|
Номинальные мощности
|
160-3150 кВА |
|
Номинальное напряжение обмотки ВН
|
6кВ, 10кВ |
|
Класс изоляции обмоток
|
для Uн=6кВ - 7,2кВ, для Uн=10кВ - 12кВ |
|
Номинальное напряжение обмотки НН
|
0,4кВ, 0,69кВ |
|
Частота
|
50 Гц |
|
Напряжение короткого замыкания
|
Uкз=6% (другое значение по специальному заказу) |
|
Группы соединения
|
D/yn – 11 либо Y/yn-0. (По отдельному заказу любая другая группа) |
|
Класс нагревостойкости изоляции ВН/НН
|
H/H |
|
Материал обмоток ВН/НН
|
Al/Al (по специальному заказу Cu/Cu) |
|
Температура окружающей среды
|
-60/+40°С |
|
Высота установки над уровнем моря
|
не более 1000 м |
|
Степень защиты
|
от IP00 до IP43 |
|
Исполнение вводов
|
Нижнее, боковое, верхнее (по выбору заказчика) |
|
Охлаждение
|
Естественное / принудительное |
|
Срок эксплуатации
|
не менее 25 лет |
|
Гарантийный срок на трансформаторы IDR-T| Warranty period
|
3 года со дня отгрузки |
