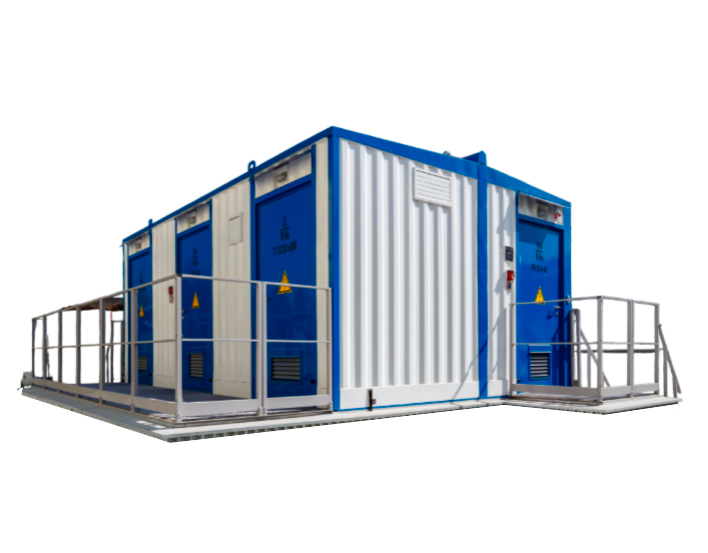

КТП «Исеть» представляет собой трансформаторную подстанцию полной заводской готовности с одним, двумя или более силовыми трансформаторами. Трансформаторы могут быть как масляными, так и сухими, с изоляцией на основе эпоксидной смолы.
Подстанция включает в себя все необходимые инженерные системы: отопление, естественная вентиляция, освещение, розеточная сеть. При необходимости КТП может иметь системы принудительной вентиляции, кондиционирования, охранной и пожарной сигнализации.
Отличительной особенностью КТП-Исеть производства ООО «АЙДИ-ИНЖИНИРНГ» являются:
• Малые габариты.
КТП «Исеть» имеет модульную архитектуру и поставляется поблочно. Каждый блок имеет транспортные габариты, позволяющие осуществить его доставку любым видом транспорта.
• Энергоэффективность и адаптация к суровым климатическим условиям.
Снижение теплопотерь, достигается за счёт применения утеплителя из минеральной ваты и установкой термостатов на отопительных приборах.
• Индивидуальное исполнение.
Благодаря модульной конструкции КТП «Исеть» позволяет выполнять гибкие компоновочные решения. Размеры каждого из блоков так же могут меняться по требованию заказчика.
• Вандалоустойчивость
В варианте цельносварного исполнения блочно-модульное здание изготавливается с собственным силовым каркасом. Материалом стен в таком случае является профилированный стальной лист.
• Короткие сроки монтажа
КТП-Исеть поставляется в полной заводской готовности с предмонтажной проверкой и наладкой электрооборудования в заводских условиях.
• Сейсмостойкость до 9 баллов.
• Срок службы КТП «Исеть» не менее 25 лет.
Стандартно подключение напряжения к КТП производится кабелем, с вводом снизу. Возможно подключение к воздушной линии электропередач.
КТП «Исеть» обеспечивает учёт электрической энергии. Предусмотрена возможность дистанционного управления выключателями на низкой и высокой стороне (опция).
Комплект поставки:
1. Модули КТП с инженерными сетями
2. Распределительное устройство высокого напряжения (РУВН)
3. Распределительное устройство низкого напряжения (РУНН)
4. Силовые трансформаторы
5. Кабельные силовые перемычки:
• РУВН – Трансформатор
• РУНН – Трансформатор
6. Шкафы питания собственных нужд (ШСН)
7. Щитки тепловой защиты трансформаторов (при заказе сухих силовых трансформаторов)
8. Маслоприемник (при заказе масляных трансформаторов)
9. Площадки обслуживания
10. Комплект средств индивидуальной защиты
11. Техническая документация на КТП
Доп. комплектация:
1. Система телемеханики
2. Система оперативного тока
3. Система пожарного оповещения
4. Пожарная сигнализация и средства первичного пожаротушения
5. Системы кондиционирования и принудительной вентиляции

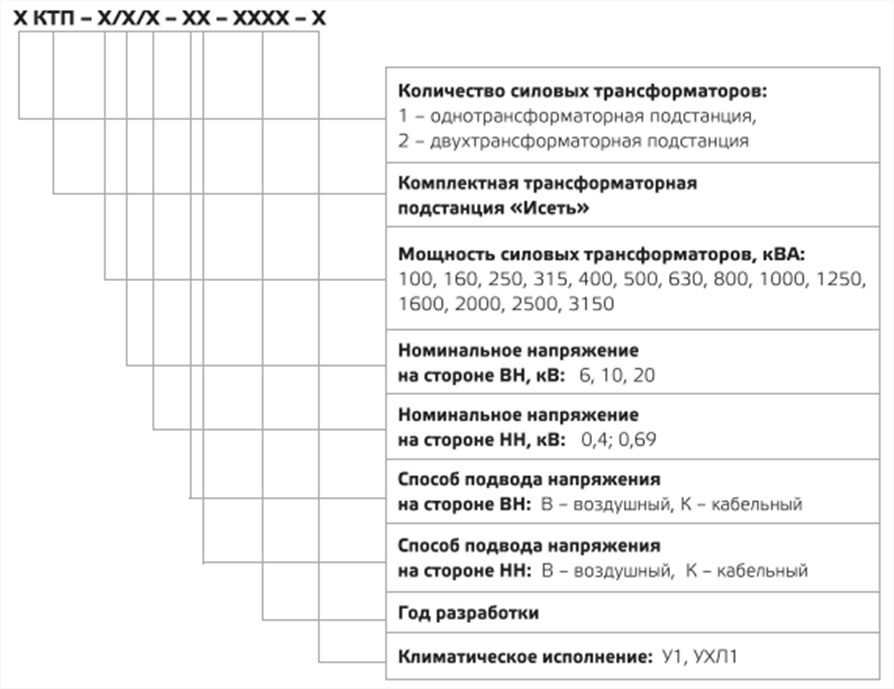

Структура условного обозначения КТП - Исеть:
Характеристики
|
Мощность силового трансформатора, кВА
|
100-3150 |
|
Номинальное напряжение на стороне ВН, кВ
|
6,10,20 |
|
Номинальное напряжение на стороне НН, кВ
|
0.4, 0.69 |
|
Номинальный ток сборных шин на стороне ВН, А
|
630, 1250 |
|
Номинальный ток сборных шин на стороне НН, А
|
до 6300 |
|
Ток электродинамической стойкости на стороне ВН, кА
|
до 125 |
|
Ток термической стойкости на стороне ВН, кА
|
21 |
|
Ток электродинамической стойкости на стороне НН, кА
|
до 300 |
|
Ток термической стойкости на стороне НН, кА
|
до 130 |
|
Срок службы
|
не менее 25 лет |
|
Температура окружающего воздуха, °С
|
-60…+40°С |
|
Огнестойкость по ГОСТ 30247-94
|
EI90 |
|
Класс конструктивной пожарной опасности
|
С0 |
|
Класс опасности строительных конструкций
|
К0 |
|
Категория по взрывной и пожарной опасности
|
Д |
|
Категория помещений
|
В4 |
|
Степень огнестойкости
|
IV (II-III по требованию заказчика) |
|
По виду применяемых трансформаторов
|
масляные/сухие |
|
Сейсмическая стойкость по шкале MSK-64
|
До 9 баллов |
|
Технические условия
|
ТУ 3412-001-26286057-2019 |
|
Климатическое исполнение, стойкость к воздействию внешних сред. ГОСТ 15150-69 и ГОСТ 15543.1-89
|
У1 и УХЛ1 |
